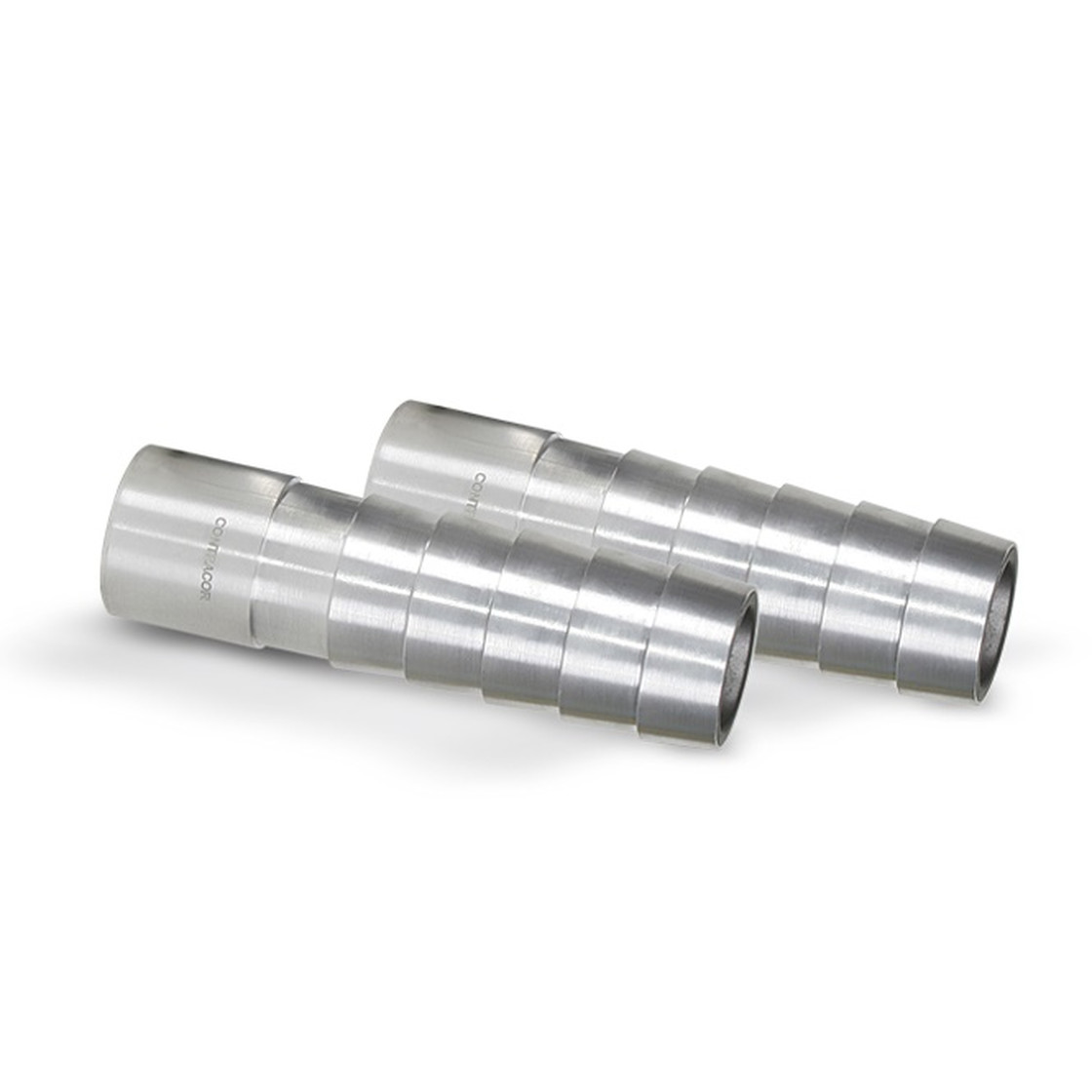

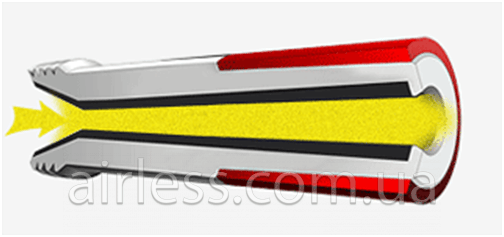

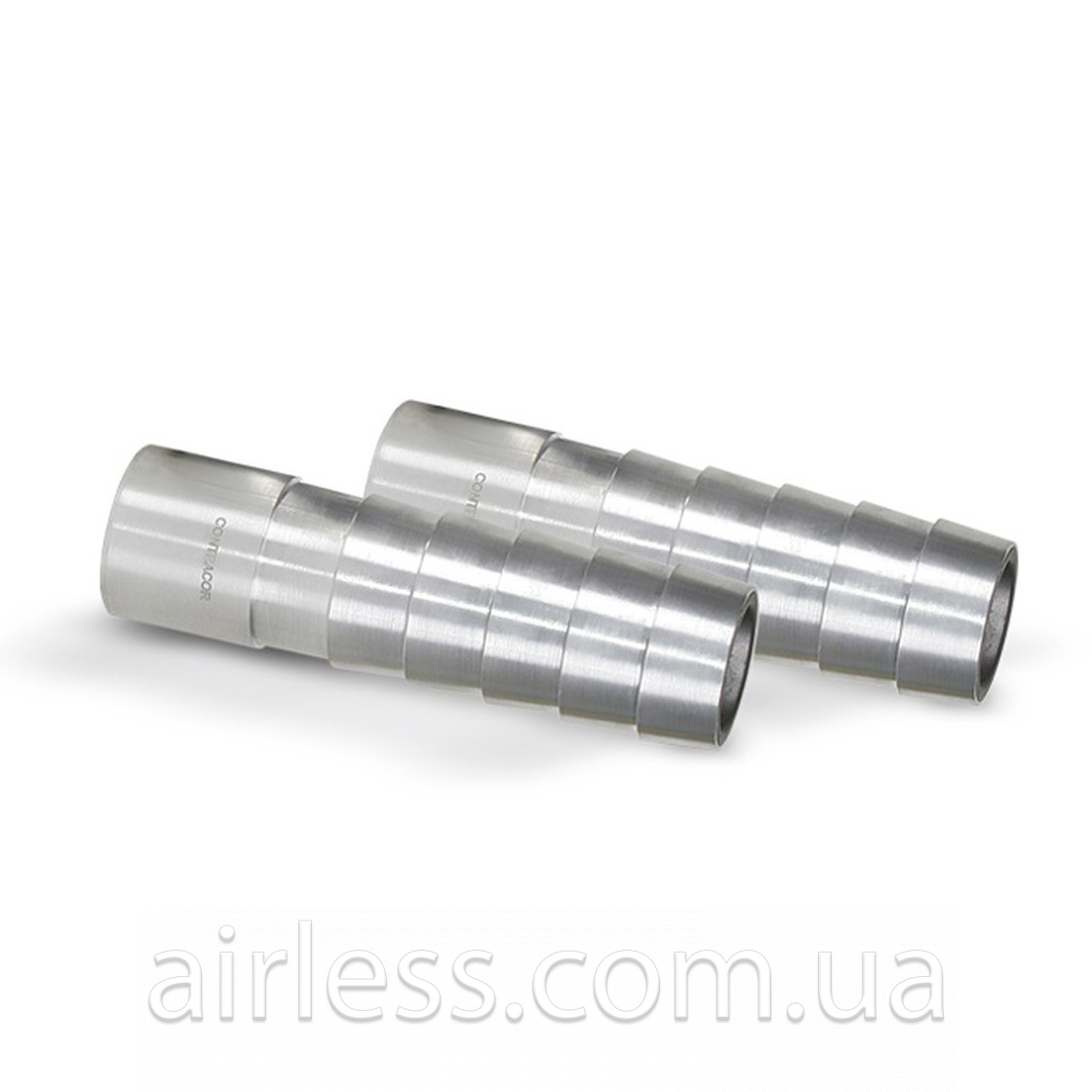

Абразивоструйні сопла VENTURI у формі "Ялинки" виконані не під соплотримач, а вставляють безпосередньо в абразивний рукав. Для того щоб правильно підібрати вам сопло, потрібно знати внутрішній діаметр абразивоструйного рукава. Дані сопла за вартістю дешевше ніж сопла під соплоутримувач, але необхідно знати що ресурс у них теж менше
Витрата стисненого повітря та абразивного матеріалу залежно від тиску та діаметра сопла (для напірних установок).
|
Діаметр сопла, мм |
Тиск, кгс/см2 |
||||||
| 3,5 | 4,2 | 5 | 5,6 | 6,3 | 7 | ||
|
6 |
1,3 | 1,5 | 1,7 | 1,9 | 2,1 | 2,5 |
м3/хв |
| 122 | 142 | 161 | 185 | 204 | 239 |
кг/год |
|
|
8 |
2,2 | 2,5 | 2,9 | 3,3 | 3,6 | 4,2 |
м3/хв |
| 213 | 243 | 275 | 305 | 336 | 409 |
кг/год |
|
|
10 |
3 | 3,6 | 4 | 4,6 | 5 | 5,6 |
м3/хв |
| 303 | 348 | 393 | 436 | 478 | 545 |
кг/год |
|
|
12 |
4,9 | 5,7 | 6,6 | 7,3 | 8,1 | 8,9 |
м3/хв |
| 488 | 562 | 626 | 643 | 715 | 900 |
кг/год |
|
| Код замовлення | Модель | Опис |
| 12031 | GTC-5.0 | Сопло Вентурі, карбід вольфраму, 5.0 мм x 100 мм |
| 12032 | GTC-6.5 | Сопло Вентурі, карбід вольфраму, 6.5 мм x 100 мм |
| 12033 | GTC-8.0 | Сопло Вентурі, карбід вольфраму, 8.0 мм x 100 мм |
