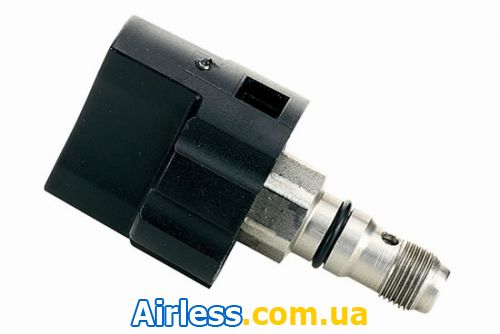

Перепускний клапан Вагнер 7000, 2600, Фініш, Ларіус

Перепускний клапан підходить до Вагнер 7000, 2600, Фініш, SINAER моделі NEW 4500, EXPORT 7000, EXPORT 10000, SC 4500, SC 7000, SC 10000. 0169248 для F400/207/F350/370/SF21/23, CAMPBELL, MECART, NOVER.
Перепускний клапан. Сідло та голка виконані із зносостійких матеріалів. Сідло із затискним кільцем завальцьовано в корпус. Голка запресована у спеціальний утримувач. У корпус вкручена пластмасова тарілка із взаємно перпендикулярними канавками на різних рівнях. Пластмасова ручка заштифтована на тримачі голки, яка герметизується гумовим ущільнювачем.

Перепускний клапан (Ю-2.06.00). 1 - ручка у складанні (10-2.06.06); 2 - штифт (99-3.05.01); 3 - тримач голки (10-2.66.01); 4 - тарілка (10-2.06.05); 5 - пружина перепускного клапана (10-2.06.09); 6 - шайба (99-2.06.02); 7 - корпус перепускного клапана (10-2.65.01); 8 - кільце ущільнювальне (99-7.10.02); 9 - кільце ущільнювальне (99-7.10.03); 10 - голка клапана (05-1.12.01); 11 - сідло клапана (05-1.10.02); 12 - затискне кільце (05-1.10.03).
Перепускний клапан має два положення "0-0" (клапан закритий) та "I-I" (клапан відкритий для перепуску рідини). Ручки можна повертати на 90 ° у будь-який бік.
