Расход сжатого воздуха и абразивного материала в зависимости от давления и диаметра сопла ( для напорных установок).

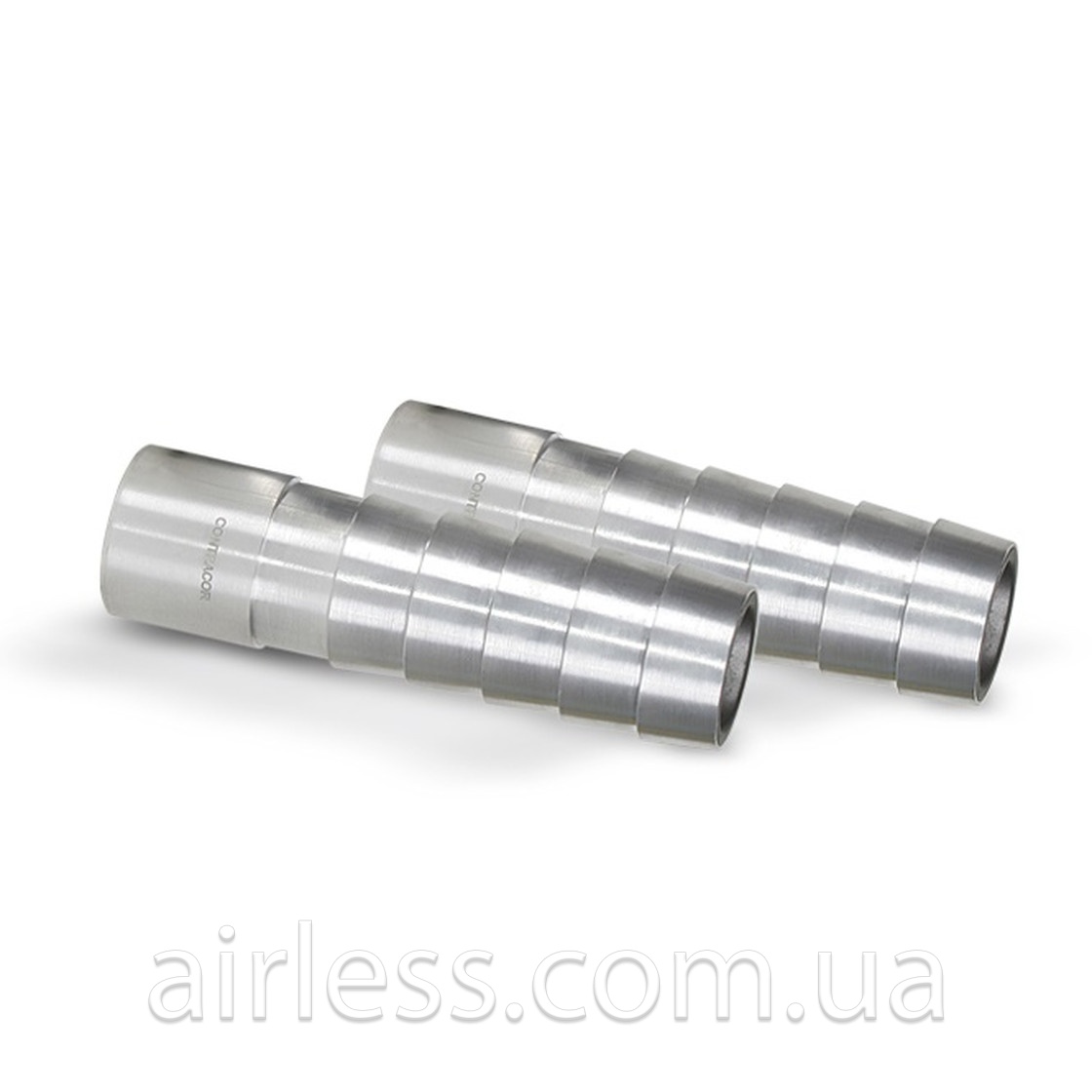

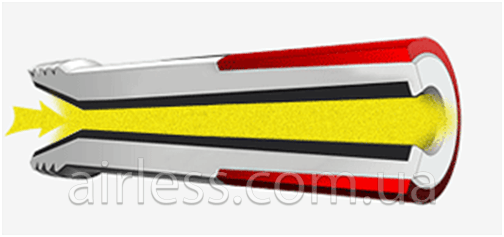

Абразивоструйные сопла VENTURI в форме "Ёлочки" выполнены не под соплодержатель, а вставляются непосредственно в абразивный рукав. Для того что бы правильно подобрать вам сопло, нужно знать внутренний диаметр абразивоструйного рукава. Данные сопла по стоимости дешевле чем сопла под соплодержатель, но необходимо знать что ресурс у них тоже меньше
Расход сжатого воздуха и абразивного материала в зависимости от давления и диаметра сопла ( для напорных установок).
Диаметр сопла, мм |
Давление, кгс/см2 |
||||||
3,5 | 4,2 | 5 | 5,6 | 6,3 | 7 | ||
6 |
1,3 | 1,5 | 1,7 | 1,9 | 2,1 | 2,5 |
м3/мин |
122 | 142 | 161 | 185 | 204 | 239 |
кг/час |
|
8 |
2,2 | 2,5 | 2,9 | 3,3 | 3,6 | 4,2 |
м3/мин |
213 | 243 | 275 | 305 | 336 | 409 |
кг/час |
|
10 |
3 | 3,6 | 4 | 4,6 | 5 | 5,6 |
м3/мин |
303 | 348 | 393 | 436 | 478 | 545 |
кг/час |
|
12 |
4,9 | 5,7 | 6,6 | 7,3 | 8,1 | 8,9 |
м3/мин |
488 | 562 | 626 | 643 | 715 | 900 |
кг/час |
Код заказа | Модель | Описание |
12031 | GTC-5.0 | Сопло Вентури, карбид вольфрама, 5.0 мм x 100 мм |
12032 | GTC-6.5 | Сопло Вентури, карбид вольфрама, 6.5 мм x 100 мм |
12033 | GTC-8.0 | Сопло Вентури, карбид вольфрама, 8.0 мм x 100 мм |
