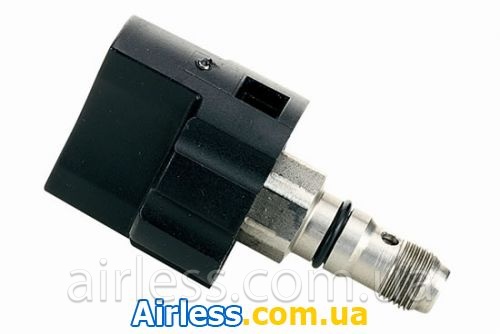

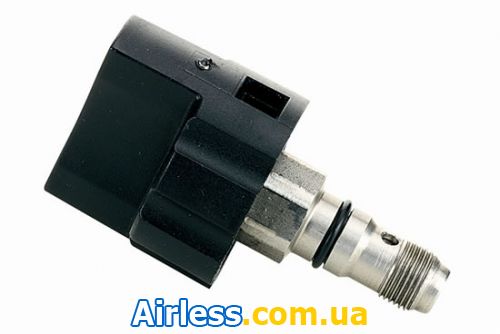

Перепускной клапан Вагнер 7000, 2600, Финиш, Лариус

Перепускной клапан подходит к  Вагнер 7000, 2600, Финиш, SINAER модели NEW 4500, EXPORT 7000, EXPORT 10000, SC 4500, SC 7000, SC 10000.а так же к мембранным (диафрагменым)  окрасочным агрегатам ASTURO, LARIUS, TECNOVER, TAIVER, WAGNER 0169248  для F400/207/F350/370/SF21/23, CAMPBELL, MECART, NOVER.
Перепускной клапан. Седло и игла выполнены из износостойких материалов. Седло с зажимным кольцом завальцованы в корпус. Игла запрессована в специальный держатель. В корпус ввернута пластмассовая тарелка с взаимно перпендикулярными канавками на разных уровнях. Пластмассовая ручка заштифтована на держателе иглы,  который герметизируется резиновым уплотнителем.

Перепускной клапан (Ю—2.06.00). 1 — ручка в сборке (10—2.06.06); 2 — штифт (99—3.05.01); 3 — держатель иглы (10—2.66.01); 4 — тарелка (10—2.06.05); 5 — пружина перепускного клапана (10—2.06.09); 6 — шайба (99—2.06.02); 7 — корпус перепускного клапана (10—2.65.01); 8 — кольцо уплотнительное (99—7.10.02); 9 — кольцо уплотнительное  (99—7.10.03);  10 —  игла клапана (05—1.12.01);   11 — седло клапана (05—1.10.02); 12 — зажимное кольцо (05—1.10.03).
Перепускной клапан имеет два положения "0—0" (клапан закрыт) и „I—I„ (клапан открыт для перепуска жидкости). Ручки можно поворачивать на 90° в любую сторону.
