Нагнетательный клапан Вагнер/Техновер/Финиш/Лариус

Нагнетательный клапан подходит к  Вагнер 7000, 2600, Финиш 207, 211, SINAER mod. NEW 4500, EXPORT 7000, EXPORT 10000, SC 4500, SC 7000, SC 10000. а так же к мембранным агрегатам WAGNER, ASTURO, NOVER, LARIUS, TECNOVER, TAIVER, CIMA.

Нагнетательный клапан имеет седло и шарик, выполненные из износостойких материалов. Седло запрессовано в зажим. В клапане агрегата 2600 НА между пружиной и шариком расположена опора пружины. Седло герметизируется пластмассовым уплотнительным кольцом, и пробка — медным уплотнением.

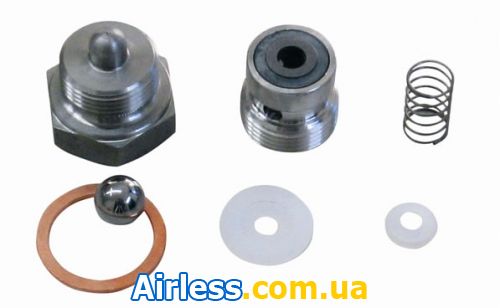

Нагнетательный клапан  в  сборе:  слева — агрегата  2600 НА  (10—2.04.00), справа — агрегата 7000 НА и 7000 Н—I (11—2.04.00).

1 — пробка (10—2.62.01); 2 — уплотнение медное (99—7.01.02);3 — штифт цилиндрический (99—3.01.01); 4 — пружина нагнетательного клапана: агрегата 2600 НА (10—2.04.04), агрегата 7000 НА и 7000 Н—I (09—2.04.03); 5 — зажим седла клапана (Ю—2.61.01); 6 — шарик 0 11 мм (99—4.15.01); 7 — седло нагнетательного клапана (Ю—2.61.02); 8 — кольцо уплотнительное (10—2.04.09); 9 — опора пружины агрегата 2600 НА (05—2.04.05).
